21700电池容量揭秘：卷绕密度与阴极/anode对齐度的核心作用

21700电池容量揭秘：卷绕密度与阴极/anode对齐度的核心作用

摘要：本文深入探讨卷绕密度与阴极/anode对齐度如何共同决定三元21700锂电池的最终性能。我们将从21700电芯设计与制造工艺层面，解析高性能三

元锂离子电池实现高容量、高安全性与长循环寿命的核心工程技术。

引言：21700电池——能量密度的工程典范

21700圆柱电芯已成为高能量密度应用的行业标杆。其卓越的性能并非简单地来自物理尺寸，而是源于对内部结构精密的工程设计。其

中，卷绕密度与阴极/anode对齐度是两个相互关联且至关重要的核心参数,直接决定了电芯的能量容量、安全边界和寿命周期。

一、 卷绕密度：能量密度的空间架构师

卷绕密度是指卷绕后电芯单位体积内所容纳的活性物质质量。对于三元21700电芯，提升卷绕密度是增加容量的直接途径。

卷绕密度对容量的影响机制：

体积能量密度最大化:通过精密卷绕，将更长的阴极（如NCM811/NCA）和阳极（如石墨掺硅）极片纳入固定空间，减少死区。

活性物质载量优化： 在保证离子传导和电解液浸润的前提下，尽可能提高单位体积内的活性物质负载。

专业制造中的卷绕工艺控制：

极片与隔膜力学控制： 采用恒张力控制系统，确保极片在卷绕过程中无褶皱、无拉伸变形，保证卷芯紧密均匀。

薄型化隔膜应用： 使用高强度、薄型化的陶瓷涂覆隔膜，在为离子迁移提供通道的同时，为活性材料留出更多空间。

动态卷针与路径优化： 先进的卷绕设备通过动态调整卷针路径与压力，实现从卷芯内部到外层的恒定紧实度，避免“边缘效应”导致的

密度不均。

核心观点：卷绕密度是三元21700锂电池实现其理论容量潜力的宏观结构基础。

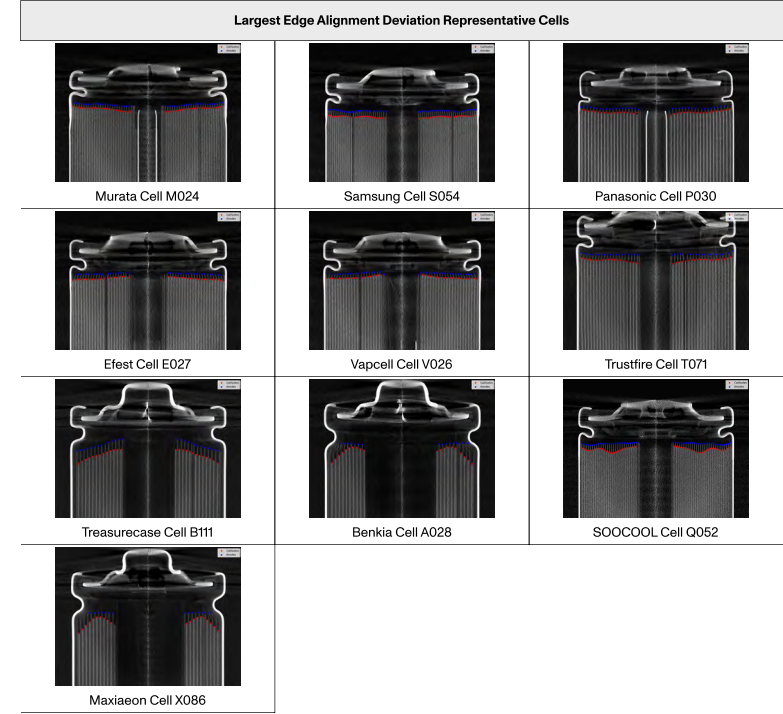

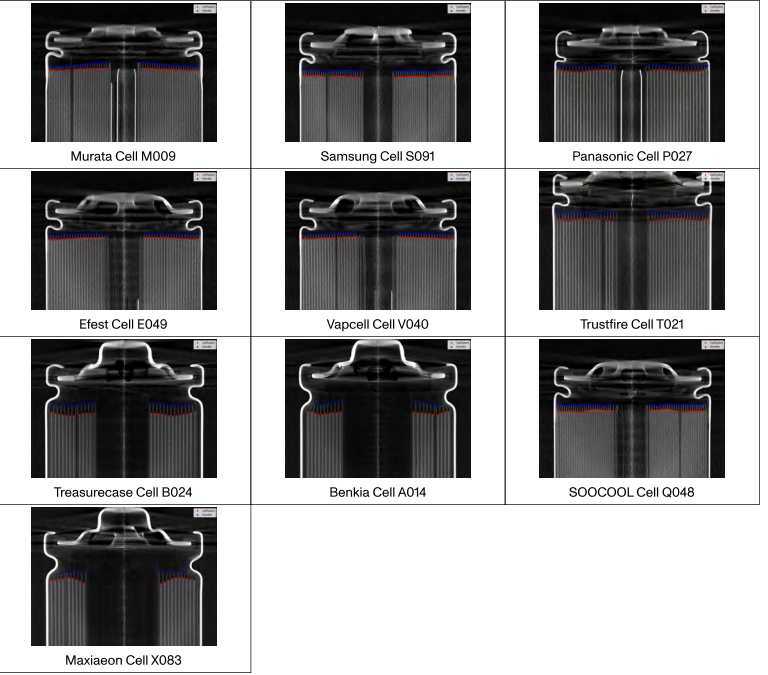

二、 阴极/anode对齐度：安全与效能的精度基石

阴极/anode对齐度，在行业中常称为“极片对齐度”，特指在卷绕式电芯中，阴极涂层与阳极涂层在空间上必须完全对准。这是衡量一

个21700制造商工艺水准的关键指标。

对齐度不佳引发的失效模式：

容量损失与锂析出：

机理： 若阴极边缘超出阳极（即“阴极Overhang”不足），在充电时，从过量阴极区域脱出的锂离子无法在对应的阳极区域找到嵌入位

点。

后果： 这部分锂离子无法贡献容量，更严重的是，它们会在阳极边缘电流密度集中的区域被还原为金属锂，形成锂析出。锂枝晶会刺穿

隔膜，引发微短路，甚至热失控，带来严重安全隐患。

内阻激增与循环寿命衰减：

机理： 对齐度差导致电流分布极度不均，局部阻抗增大。

后果： 整个电芯的内阻增加，倍率性能下降，并在循环中加速局部老化，导致容量快速衰减。

顶尖制造商的对齐度控制策略：

超高精度涂布技术：

采用进口双面同时涂布设备，并配备β射线在线测厚系统与CCD视觉边缘检测，实现对涂层面密度和边缘整齐度的微米级（μm）控制。

全自动实时纠偏卷绕系统：

卷绕机配备高分辨率CCD传感器，对阴极和阳极片的边缘进行实时跟踪，通过闭环控制系统动态调整极片位置，确保卷绕过程中的完美

对齐。

设计与来料管控：

精确设计并保证阳极涂层宽度始终大于阴极涂层，提供足够的Overhang余量。同时对基材（铜箔、铝箔）的宽度和张力特性进行严格

管控。

核心观点： 卓越的阴极/anode对齐度是释放三元21700电芯全部容量、保障其本质安全性和实现长循环寿命的先决条件。

三、 协同优化：工程艺术的极致体现

追求高卷绕密度与完美对齐度是一对需要精密权衡的工程矛盾。过高的卷绕张力可能引起极片错位，而对齐度的控制也需要在设计中预

留空间。

作为资深的21700制造商，我们的核心竞争力体现在通过深厚的工艺知识库与数据模型，找到二者的最优解：

基于DFM（面向制造的设计）理念，协同设计极片规格、隔膜参数与卷绕工艺窗口。

通过大量的DOE实验，建立卷绕张力、速度、Overhang余量与最终电芯容量、内阻、循环性能的映射模型，实现参数窗口的精准锁定。

正是这种系统性的工程能力，确保了我们生产的三元锂离子电池不仅能达到高容量标称值，更能在整个生命周期内保持优异的性能一致

性和可靠性。
